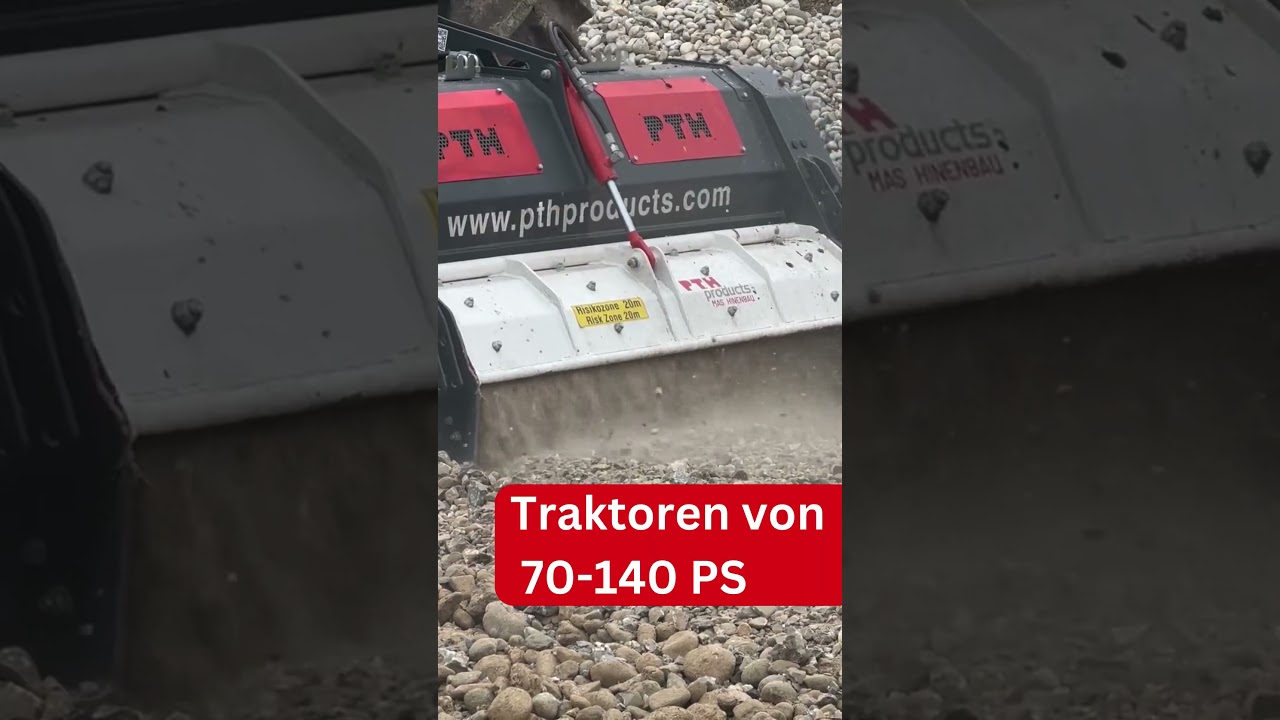

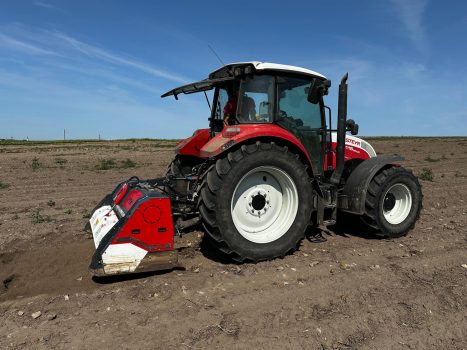

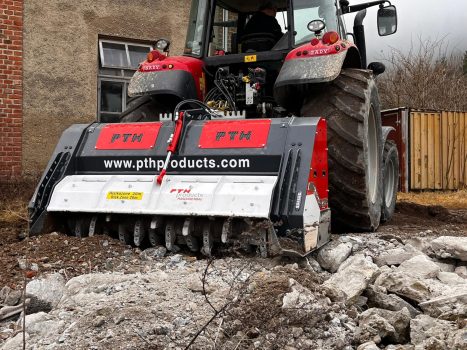

PTH Crusher CR15
Der PTH Crusher CR15 ist der Einstieg in die Crusher von PTH und ein einzigartiges Kombigerät aus Steinbrecher und Forstfräse für die Traktorklasse um die 100 PS.
Das Gerät eignet sich aufgrund der massiven Bauweise bestens für härteste Einsätze im steinigen Wegebau, für Forstarbeiten, die Rekultivierung von Flächen und die Landgewinnung.
Das ideale Kombigerät für die Traktor Mittelklasse
Die einzigartige Kombination einer Steinfräse, eines Steinbrechers und einer Forstfräse machen den PTH Crusher CR15 nahezu unbegrenzt einsetzbar.
Das Gerät wurde mit der Technik der großen PTH Steinbrecher in Zusammenarbeit mit führenden Lohnunternehmen der DACH Region entwickelt. Die Unterschiede zu herkömmlichen Fräsen zeigen sich in Ergebnis und Verschleiß beim täglichen Einsatz mit Gestein und Hartholz.
Der PTH Crusher CR15 gewährleistet beste Brech- und Fräsergebnisse bei geringem Verschleiß und hohem Durchsatz, besonders im Einsatz in hartem Gestein und Gehölz.
GaLa Bau, Landwirte, Forstwirte, Kommunen, Maschinengemeinschaften
Einsatzgebiete
TECHNISCHE DATEN
Die besonders massive Bauweise und die spezielle PTH Rotortechnik mit austauschbarer Innenpanzerung und Verschleißschutz empfehlen den PTH Crusher CR15 für harte Einsätze.
Weltweit einzigartig in der mittleren Traktorklasse um die 100 PS besticht das Gerät mit höchsten Leistungen bei geringem Verschleiß. Die RS-Version des PTH Crusher CR15 verfügt wie die großen PTH Crusher über einen vorstehenden Rotor für das MEHR an Arbeitstiefe.
| Technische Daten | CR 15 | ||
|---|---|---|---|
|
Anzahl Werkzeuge Stück |
|
|
42 |
|
Kraftbedarf min. PS |
|
|
70 – 140 |
|
Zapfwelle U/min. |
|
|
540 / 750 / 1.000 |
|
Antrieb beidseitig |
|
|
je 6 Hochleistungskeilriemen |
|
Eigengewicht |
|
|
ca. 1.100 kg |
|
Arbeitsbreite |
|
|
1.800 mm |
|
Gesamtbreite |
|
|
1.942 mm |
|
Arbeitstiefe |
|
|
ca. 230 mm |
|
Brechstufe |
|
|
hydraulisch verstellbar 5 – 35 mm |
Serienausstattung
Hartmetallbestückte, feststehende Sonderwerkzeuge
PTH Rotorsystem
Innenpanzerung aus HARDOX Blech austauschbar
Getriebe mit integriertem Freilauf
1. Brechstufe hydraulisch verstellbar
Dreipunkt Aufnahme KAT 2
hydraulische Heckklappe
RS Version - Rotor steht 60 mm vor
Sonderausstattung
PTH MicroCrusher Bagger
0:17

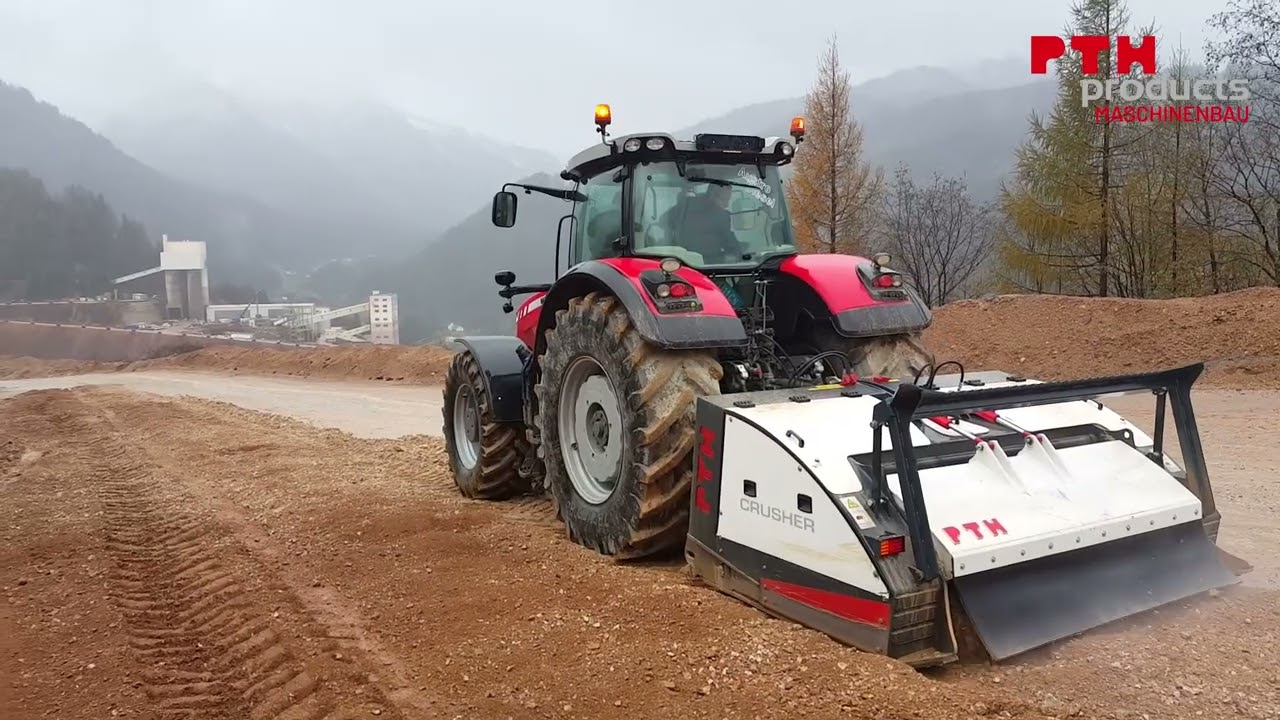

PTH Crusher
für Traktoren von 140-500PS
PTH Crusher
Der ultimative Steinbrecher mit der einzigartigen PTH Rotortechnologie für Einsätze in besonders hartem Gestein und anspruchsvollen Böden.

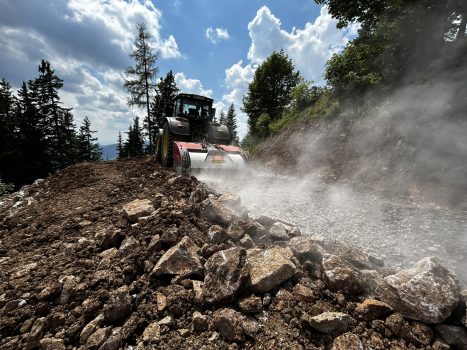

Der PTH Crusher wurde speziell für den Dauereinsatz in Hartgestein wie Basalt, Gneis, Granit und besonders anspruchsvolle Böden oder Bodenbeläge konzipiert.
Die Technologie des Steinbrechers ist in Brechleistung, Durchsatz und Brechergebnis unerreicht.
Maximaler Durchsatz und bestes Brechergebnis
Die Modelle des PTH Crushers sind individuell auf die Anforderungen der Profi-Kunden ausgelegt. Die zugrunde liegende Technologie ist die eines Brechers statt einer Fräse.
Die besondere Stärke des PTH Crusher ist der Dauereinsatz in besonders hartem Gestein mit minimalem Verschleiß am Arbeitsgerät. Die Druckfestigkeit des Gesteins kann dabei bis zu 150 N/mm2 betragen.
Je nach Modell und Ausstattung zerkleinern die Brechanlagen des PTH Crusher Gesteinsmaterial von bis zu 500 mm Kantenlänge in eine Körnung von bis zu 20 mm.

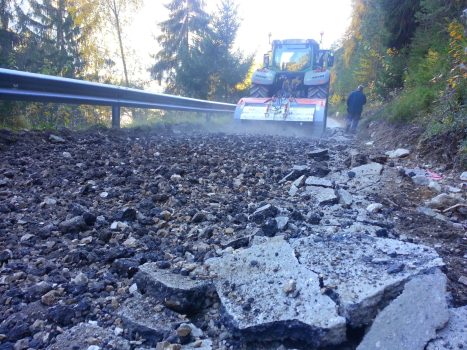

PTH Crusher können in der RS Version (Sonderausstattung) je nach Modell Asphaltdecken bis zu 110 mm ohne vorigem Aufreissen auffräsen.
Einsatzgebiete
Straßen- & Wegebau, Bauunternehmen, Lohnunternehmer, Landwirtschaft
TECHNISCHE DATEN
Die besonders massive Bauweise und Verwendung härtester Materialien machen den PTH Crusher zu einem einzigartigen Arbeitsgerät hinsichtlich Produktivität, Verschleißminimierung und Langlebigkeit.
Die einzigartige PTH Rotortechnologie zeichnet sich unter anderem durch besonderen Rotorschutz für minimierten Verschleiß an Rotor und Werkzeughaltern als auch durch die Vollpanzerung der Brechkammer aus.
Alle Verschleißteile des PTH Crusher sind verschraubt und damit einfach austauschbar, auch direkt auf der Baustelle. Das minimiert kostenintensive Wartungszeiten.
Der Antrieb des PTH Crusher erfolgt über beidseitig angebrachte Hochleistungskeilriemen. Dies erhöht den Arbeitskomfort und minimiert gleichzeitig die hohen Wartungskosten eines herkömmllichen Getriebes.
Für die individuelle Feinabstimmung des Brechergebnisses stehen je nach Modell bis zu 3 einstellbare Brechstufen zur Verfügung.
| Technische Daten | 200 | 250 | 2000 | 2500 |
|---|---|---|---|---|
|
Anzahl Werkzeuge Stk. |
24 |
32 |
24 |
32 |
|
Kraftbedarf in PS |
140-220 |
160-300 |
200-300 |
250-500 |
|
Zapfwelle U/min |
|
540 | 750 | 1.000 |
|
|
|
Antrieb beidseitig |
je 5 Hochleistungsriemen |
je 6 Hochleistungsriemen |
||
|
Eigengewicht |
ca. 3.800kg |
ca. 4.800kg |
ca. 5.000kg |
ca. 5.900kg |
|
Rotorbreite |
1.500mm |
2.000mm |
1.500mm |
2.000mm |
|
Arbeitsbreite |
2.000mm |
2.500mm |
2.000mm |
2.500mm |
|
Gesamtbreite |
2.100mm |
2.600mm |
2.100mm |
2.650mm |
|
Arbeitstiefe |
max. 250mm |
max. 350mm |
||
|
Theoretischer Durchsatz / h |
bis 450 m³ |
bis 600m³ |
bis 450 m³ |
bis 700m³ |
|
Brechstufe |
hydraulisch verstellbar 10-70mm |
|||
Serienausstattung
Hartmetallbestückte, feststehende Sonderwerkzeuge
Innenpanzerung mit 15 mm HARDOX, austauschbar
PTH Rotorsystem
Getriebe mit integriertem Freilauf
1. Brechstufe hydraulisch einstellbar
hydraulische Heckklappe
Dreipunkt Aufnahme KAT 3
integrierte Werkzeugkiste
Sonderausstattung
